Полезный эффект ограждающих конструкций каркасного дома зависит от расчетной толщины утеплителя, от качества его монтажа, а также от правильной обшивки пароизоляционного слоя. Требования к этим работам регламентируют нормы СП 31-105-02, которые отмечают важность защиты утеплителя от увлажнения и монтажа непрерывного теплоизоляционного контура.

Принципы теплоизоляции каркасных стен

По СП 31-105 в функцию теплоизоляции входит создать нормативное сопротивление теплопередаче, более того ее теплотехнические свойства не должны меняться весь срок службы. При этом теплоизоляция ограждающих конструкций должна сохранять внутреннюю нормированную температуру воздуха по условиям СНиП 31 02. Этот же СНиП п. 8/10 указывает разницу температур внутреннего воздуха и внутренней поверхности стен не выше 4 градусов, в для цокольного перекрытия 2 градуса. Мы, компания по строительству каркасных домов в Нижнем  Новгороде, строим теплые каркасные дома по всем стандартам качества.

Чтобы достичь таких норм, монтаж теплоизоляции делают по нормам СП.

Основные условия:

• сжатые теплоизоляционные маты плотно заполняют пространство между стойками;
• между матами и деревянными частями нет щелей, зазоров, “мостиков холода”;
• теплоизоляционные маты изолируют от влаги изнутри пароизоляционной пленкой, снаружи ветро-влагозащитной мембраной.

Допущенные дефекты при монтаже провоцируют потерю тепла на 20-30 %, даже при установке теплоизоляции хорошего качества.

Технология монтажа утеплителя

Чтобы теплоизоляционный контур выполнил свое назначение в технологию его монтажа входит подготовка материала, его монтаж и исключение “мостиков холода”.

Выбор и подготовка материала

Для утепления каркасных домов чаще всего берут плитные минераловатные материалы. Реже монтируют эковату или напыляемые утеплители. Насыпную теплоизоляцию планируют на горизонтальных поверхностях (перекрытия) и в конструкциях крыш над мансардами с уклоном не более чем 1:5.

Теплоизоляционный материал берут отечественный или импортный, свойства которого отвечали бы требованиям ГОСТ 16381.

СП 31-105 рекомендует устанавливать теплоизоляционные материалы (плиты, маты), у которых расчетная теплопроводность 0.1 Вт/м* 0 С. При этом их упругость будет обуславливать плотный монтаж “враспор”.

Свойства материала.

• Плотность. Для стен каркасного дома 35 - 75 кг/м3. Такая плотность минераловатных материалов сделает их устойчивыми к усадке между стойками и создаст хорошую теплоизоляцию.
• Стабильность геометрии. Стабильность форм теплоизоляционных матов или плит не допустит их проседания под весом в вертикальном направлении. Упругие плиты со стабильными размерами будут плотно прижаты к стойкам каркаса, что исключает щели.
• Низкая усадка утеплителя это его потенциал сохранять начальные параметры (объем, размеры, плотность), не деформироваться под своим весом и сползать.

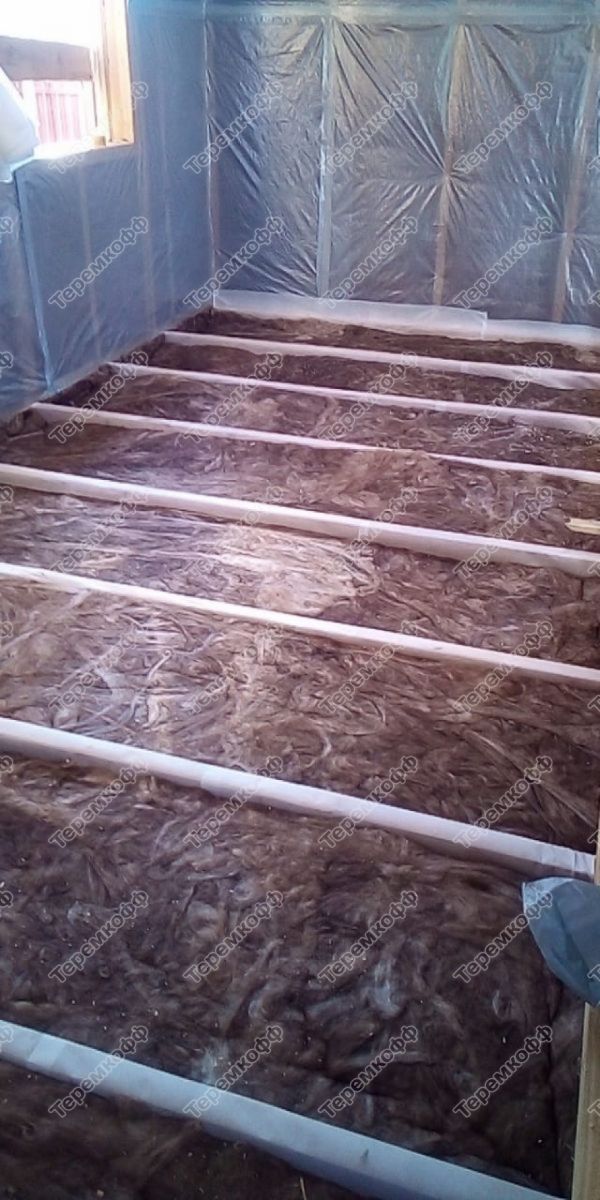

Укладка утеплителя в каркас

Основное правило технологии укладки это заполнение каркаса без щелей.

Технология монтажа.

• У готового плитного минераловатного материала ширина 600 мм, что соответствует расстоянию между стойками 580 - 590 мм. Если утеплитель широкий и его нужно разрезать по размеру, то делают это с прибавкой 10 - 20 мм.
• Теплоизоляционные маты с увеличенными размерами плотно входят в ячейки каркаса.
• Если толщина утепления 150 мм и более, то его делают послойно. Например, между стойками 100 мм при ширине стойки 100 мм, еще 50 мм как перекрестное утепление со смещением швов.

На что обратить внимание.

• Недопустима деформация матов теплоизоляции, это увеличивает их теплопроводность.
• Тщательное прилегание теплоизоляции в углах, в местах примыканий к цокольному и чердачному перекрытию.
• В примыканиях к оконным и дверным проемам не должно быть щелей.

Исключение мостиков холода

В СП 31 - 105 отмечается важность сокращение теплопотерь через деревянные части каркаса. Что предлагает СП? В 9.2.2 монтаж теплоизоляции планируют двумя способами. Как утеплять зависит от конструктивного решения стены и расчетной толщины утепления.

1. Теплоизоляционные маты укладываются между стойками и обшивками.
2. Аналогично первому способу, но с наружным добавочным слоем (перекрестным). Этот способ применяют, если ширина стоек при их расчетной несущей способности не вмещает планируемую толщину теплоизоляции.

Для перекрестного утепления СП предлагает устанавливать жесткие или полужесткие изоляционные плиты. Они будут:

• дополнительно увеличивать толщину теплоизоляции;
• защищать деревянные части каркаса от череды промерзаний;
• работать как ветро-влагозащита.

Монтаж пароизоляции: требования и ошибки

Нормы монтажа пароизоляции и ветрозащиты регламентирует СП 31-105 п.9.3. В каркасных оградительных конструкциях пленки пароизоляции и ветрозащиты это их обязательная часть. Они работают в сочетании с деревянным каркасом и утеплителем, вместе создавая каркасную структуру с низкой теплопроводностью.

Назначение пароизоляции

Пароизоляционная пленка не допускает:

• диффузию водяного пара в утепленные ограждающие конструкции каркасного дома, что исключает накопление влаги в теплоизоляции;
• выхода нагретого воздуха из отапливаемого дома наружу;
• инфильтрации наружного воздуха через микротрещины, щели, неплотности в проемах, когда давление воздуха снаружи превышает давление воздуха внутри дома.

Отсутствие пароизоляции - критическая ошибка, последствия которой:

• намокание утеплителя, он сминается, открывает щели, перестает удерживать тепло;
• гниение и разрушение деревянных частей каркаса, что снижает его прочность;
• потеря теплоэффективности, мокрые теплоизоляционные маты проводят холод, промерзают при морозах, при этом растет счет за отопление.

СП указывает, что слой пароизоляции должен быть непрерывным по всей площади ограждающей конструкции, а его стыки герметичными. Участки, где соединяются элементы каркаса между собой, места прохода инженерных коммуникаций, тщательно изолируются. Дома из бруса утепляются по другим стандартам.

Правильное расположение слоев

Классическая планировка (изнутри наружу):

• внутренняя отделка (ГКЛ, вагонка, имитация бруса);

• внутренняя обрешетка;

• пленка пароизоляции;

• теплоизоляционные маты (плиты) между стойками;

• ветро-влагозащитная мембрана;

• наружная обрешетка;

• наружная отделка.

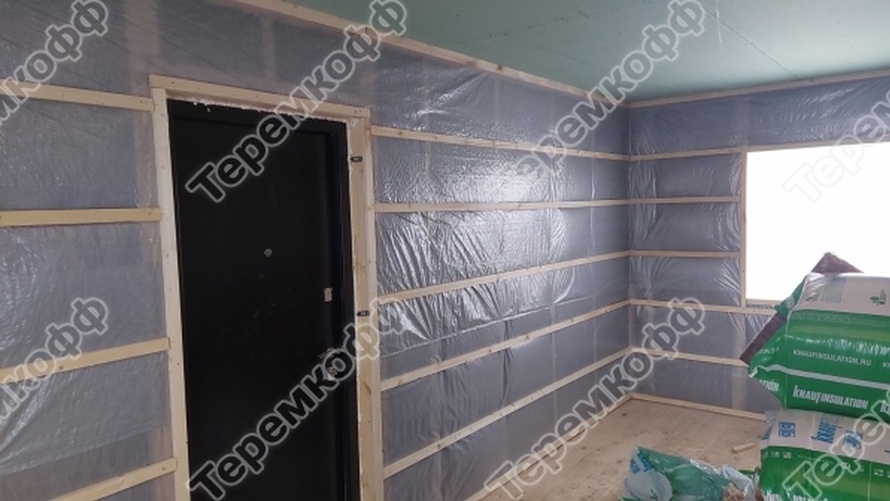

Изнутри по пленке пароизоляции устанавливают вертикальную обрешетку из брусков 50 мм. Пространство между брусками создает вертикальные вентиляционные каналы для вытяжки влажного пара и конденсата с поверхности пароизоляции.

Технология монтажа пароизоляции

Для изоляции от пара внутреннюю часть каркаса покрывают полиэтиленовой пленкой, толщиной от 0,15 мм.

Основные этапы.

• Пароизоляционной пленкой покрывают:

•  стены со стороны отапливаемого помещения поверх утеплителя под облицовочным покрытием;

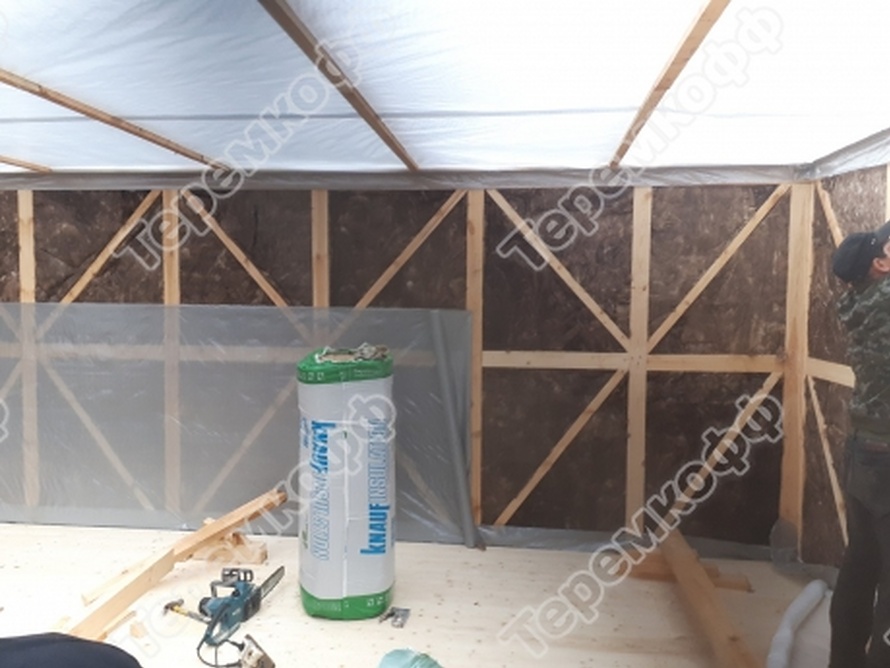

•  в чердачном перекрытии под подшивкой потолка, так чтобы пленка была перед утеплителем;

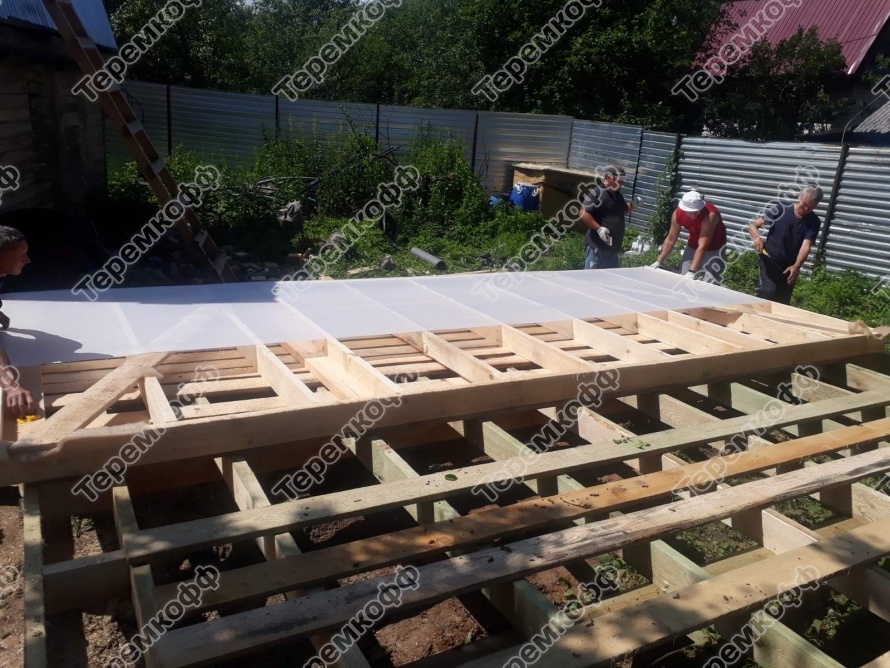

• в цокольном перекрытии - под черным полом.

Если снаружи каркас облицован материалами с низкой паропроницаемостью, то у пленки пароизоляции паропроницаемость должна быть еще меньше. По СП паропроницаемость слоев стены изнутри наружу должна увеличиваться.

• Отдельные слои пленки в местах стыков не прерывают, их совмещают с нахлестом 10-15 см. Все стыки тщательно герметизируют.
• Примыкания к стойкам каркаса, углам, перекрытиям, проемам герметизируют.

Коммуникации, примыкания

Все крепления коммуникаций к стойкам оставляют в пленке пароизоляции проколы. Это крепления электропроводки, розеток, выключателей, обрешетки для вент каналов.

Как добиться герметичности в таких креплениях?

• Розетки и выключатели устанавливают на дополнительной полиэтиленовой накладке, которая клеится к основной изоляции.
• Крепления к деревянным частям делают с нетвердеющей битумной мастикой.
• Нахлесты проклеиваются бутилкаучуковой лентой.
• Стены с пленкой изоляции планируют с минимумом креплений.

СП 31-105 связывает энергоэффективность каркасного дома, его надежность с качеством монтажа теплоизоляции и пароизоляции.

Такой монтаж включает:

• непрерывность теплоизоляционного слоя;
• герметичность пароизоляционной пленки;
• тщательную герметизацию узлов и примыканий.

Нарушение норм СП ведет к потерям тепла и быстрому износу частей каркасного дома. Установку утеплителя и обшивку пароизоляционной пленкой делают строго по технологии с контролем качества на каждом этапе.
