Монтаж кровельного свеса каркасного дома

При составлении проекта каркасного дома крыша и ее свесы по всем границам занимают отдельную часть.

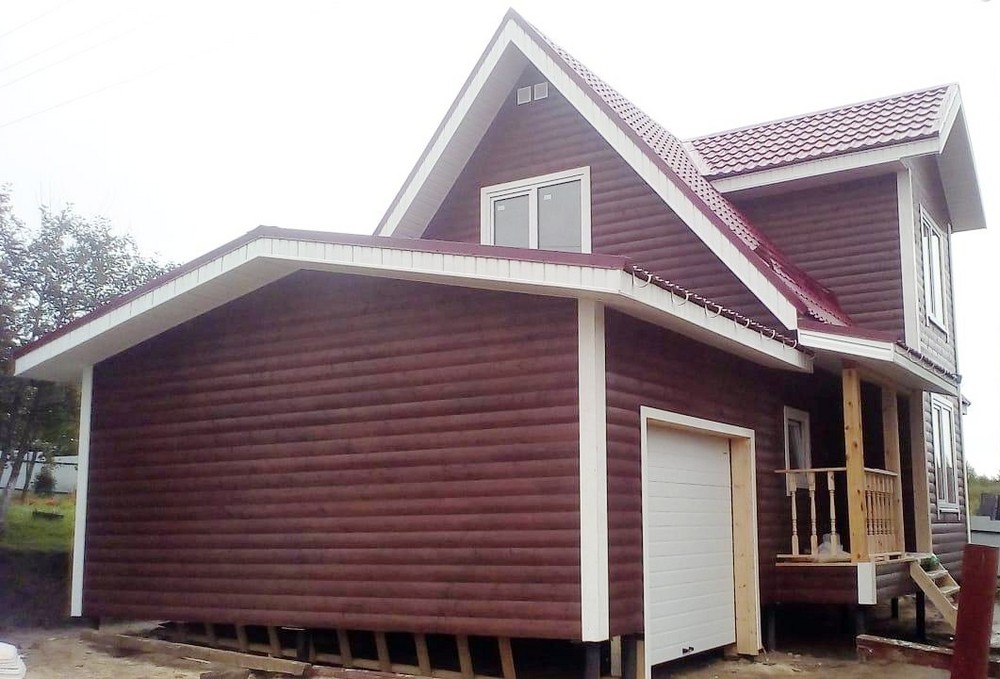

Свес кровли это конструктивный узел, представляющий собой выступающую над стенами часть. Его монтируют, чтобы отводить в сторону от фасадов дома, цоколя дождевую воду и сходящий с крыши снег.

Выверенный монтаж карнизной части важен, от него зависит правильный геометрический уклон, точное соотношение с наклонным желобом и крюками.

Строительная компания “Теремкофф” на крыши монтирует кровельные покрытия Grand Line. Это профнастил, листы (картины) Кликфальц, металлочерепица. Поэтому технология монтажа карниза (видео) учитывает эти материалы.

Конструкция кровельного свеса и ее функция

Кровельный свес выступает за плоскость фасада на 600 мм, его устраивают для:

• отвода воды, снега от наружных стен и цоколя;
• опоры водосборной системы и водоотведения;
• образования вентиляционного канала между рейками контробрешетки;
• конструирования привычного для нас архитектурного дизайна. Без выступающих карнизов каркасный дом будет ближе к стилю “Барн”.

Какие элементы входят в конструкцию?

• Капельник. Это крайний горизонтальный брус в стропильной системе. На него укладывают планку (доборный элемент). Поверх капельника укладывают край подкровельной мембраны.
• Контробрешетка. На карнизную планку поверх мембраны опираются рейки контробрешетки. Они установлены так, чтобы между ними оставалось пространство, которое будет вентиляционным каналом. По каналу установится тяга воздуха, которая будет сушить конденсат с поверхности мембраны и с обратной стороны кровельного покрытия.
• Обрешетка. По контробрешетке устанавливают обрешетку из обрезной доски. Ширина доски не более 15 см. Более широкие доски могут начать коробиться из-за разницы температур. Это может нарушить геометрию плоскости уложенного профнастила.

Толщина обрешетки для металлических листовых покрытий Grand Line 25 -32 мм. Шаг досок обрешетки для металлочерепицы до 350 мм, а под профилированные листы от 500 см до 1 метра.

• Карнизный брусок. Кроме опирания концов контробрешетки и нескольких крайних досок обрешетки в конструкцию карнизного свеса входит карнизный брусок. Его устанавливают, для поддержки краев металлических листов покрытия. Листы будут упираться в карнизный брусок, не увеличивая угол наклона.

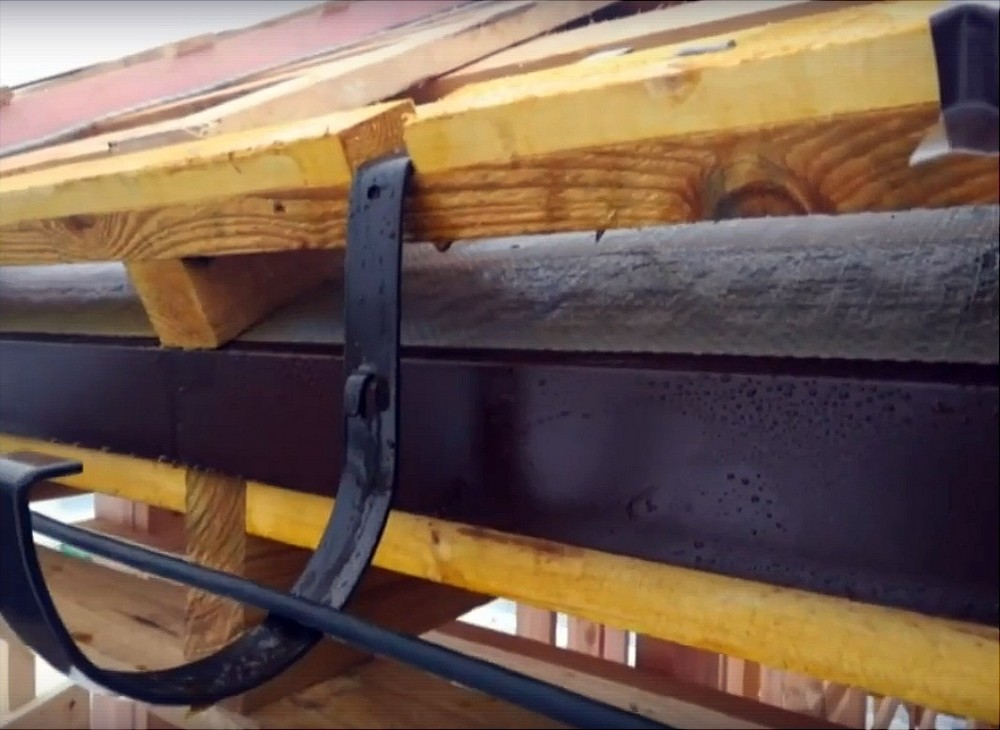

• Крюки для желоба крепят к последней доске обрешетки через каждые 60 см. При этом выборку в ней для крюков не делают.

Выборка дерева в доске может ослабить ее и листы профнастила начнут увеличивать уклон, “клевать”.

И если учесть, что таких выборок для крюков будет через каждые 60 см, то можно представить на сколько уменьшится прочность последней доски обрешетки.

Вместо этого карнизный брусок распиливают на отдельные отрезки. Его роль это поддерживать края листов, а для этого он не должен быть целый.

Крюки крепят в промежутках между отрезками бруска в последнюю доску обрешетки. При креплении крюков учитывают уклон желоба.

• Перфорированная защитная лента. Вход в вентиляционный канал обшивают перфорированной лентой. Это рулонная лента со сквозными просечками для прохода воздуха, ее ширина 100 мм.

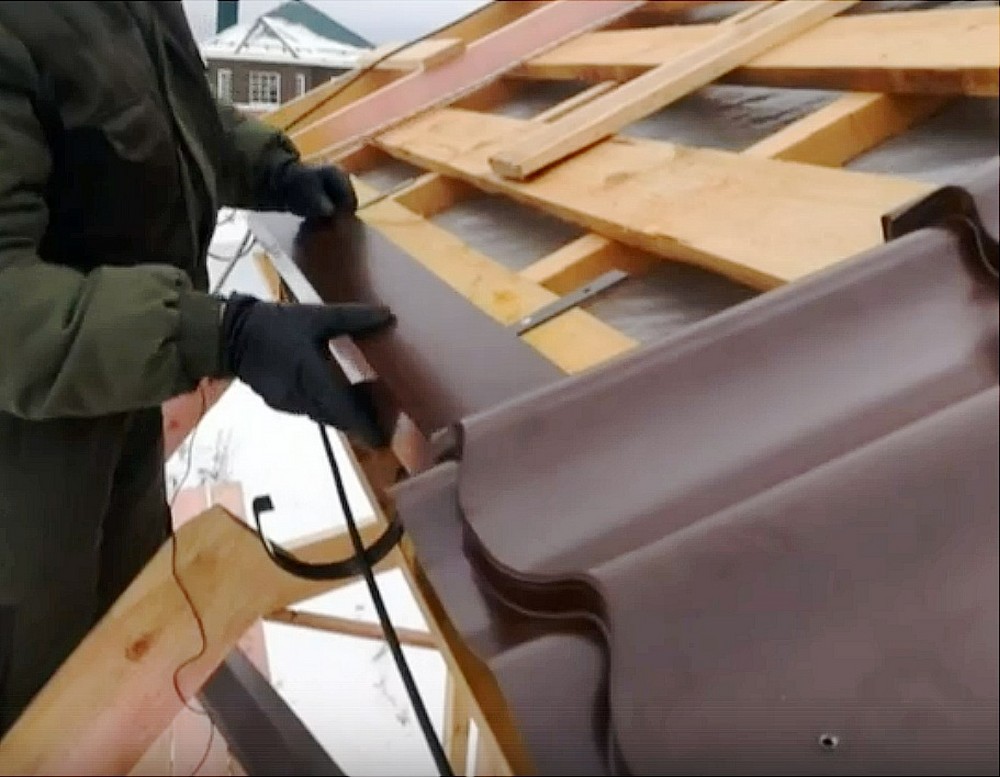

• Карнизная планка закрывает места соединения крюков и брусок.

Сверху планка прикрывает деревянные части обрешеток. Она сделана из такого же материала, что и все кровельное покрытие.

• Нижняя обшивка. Снизу выступ свеса обшивают доской толщиной 25 мм. По доске и свес с фронтальной стороны обшивают софитами. Софиты Grand Line это виниловые или металлические листы, которые по форме совпадают с выступом кровельного свеса. Их роль:

1. придать крыше завершенный красивый вид;
2. защитить карнизный узел от влаги, птиц и обеспечить хорошую вентиляцию.

Софиты крепят к деревянной обшивке карнизного узла.

Их выпускают сплошными или перфорированными для прохода воздуха в вентиляционных каналах. Если софиты перфорированные, тогда не нужно монтировать защитную ленту для вентканалов.

По цвету софиты выпускают, как профнастил или металлочерепица. Их цвета можно совместить или сделать контрастными.

Работы перед монтажом свеса

• Проверяют полученный общий уклон стропильной системы. Определяют будущее положение крюков, чтобы получить проектный уклон водосборных желобов.

Как соотнести уклон крыши и уклон водосборной линии, по которой установлены желобы?

Первый желоб в начальной точке водосбора устанавливают на 2 см ниже линии уклона крыши.

• Устанавливают ветровую доску на фронтонах крыши. Ветровая доска на фронтонах связана одним дизайном со свесами. Поэтому ее делают из материала, как софиты или деревянной, контрастного цвета.
• Выложить края гидроизоляционной мембраны для его соединения с капельником по всем границам свеса. Выпуск мембраны делают не менее 50 мм.

Монтаж свеса под металлочерепицу и профнастил Grand Line

• Монтаж отдельных элементов капельника делают с нахлестом. Нахлест нужен не меньше 50 мм, чтобы конденсат с гидроизоляционной мембраны не протекал между элементами капельной планки. Капельник будет отводить конденсат в водосборный желоб. Элементы капельника крепят саморезами с интервалом 20 см.
• Выкладывают нижние листы металлочерепицы. Листы устанавливают так, чтобы их край выходил за карнизную планку на 50 мм.
• Монтаж перфорированной защитной ленты для вентканалов.
• Монтируют доборные элементы Grand Line для покрытия угловых и торцевых участков.
• Обшивка софитами нижней части карнизного узла.

Монтаж свеса для кровли из листов Кликфальц Grand Line

• Монтаж капельной планки и гидроизоляционной мембраны, как для профнастила.

• Монтаж стартовой планки для фальцевых листов. Планку устанавливают горизонтально по краю карниза. Она будет прочной опорой для нижних листов.
• По обрешетке установить крепежные элементы (кляммеры) для скрытого крепления фальцевых листов.
• Проверка соединений фальцевых замков по крайней линии.

Рекомендации для монтажа

• Брать оригинальные доборные элементы Grand Line, которые выпускают соответствующими по размерам и цвету кровельным покрытиям.
• При монтаже отдельных элементов не уменьшать величину нахлестов, которую указывает производитель.
• Проверить выпуск гидроизоляционной мембраны за край стропильной системы, чтобы избежать ее частого намокания.
• Учитывать, что крепежные элементы должны быть оцинкованные, это исключает их коррозию.

Для монтажа свесов крыш материалами Grand Line разработана технологическая карта и рекомендации. Ошибки и неточности в монтаже (очередность установки элементов, сокращение нахлестов, не соблюдение уклонов и т.д.) приведут к протечкам, гниению деревянных элементов, незапланированному дорогому ремонту и уменьшению срока службы крыши.
